SW-180-P震动开关
发布者: 发布时间:2012/7/11 13:23:29 阅读:

震动开关SW-180-P

特性表
1、本开关在静止时为开路(OFF)状態,当受到外力踫撞而达到適当振动力时,或移动速度达到適当离心力时,导电接脚会產生瞬间导通(ON)状態,使电特性改变,而当外力消息时,电气特性恢復开路(OFF)状態。
2、无方向性,任何角度均可触发工作。
3、型號末位有P字为完全封密式封装可防水,防尘。
4、触发灵敏度可依电路需要选用適合的灵敏度开关。
5、本开关適用於小电流电路的触发。

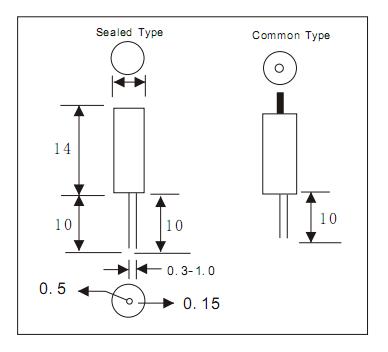

  规格(单位=mm) 电气特性
型號 A B C D E F 灵敏度 外型封装 电压 电流 导通时间 开路电阻 温度
SW-18010 4.5 14 8 8 0.6 0.15 高敏感 一般式 12V 0.2mA 0.2ms 10Mohm 100度C
SW-18010P 4.5 15 8 8 0.6 0.15 高敏感 密封式 12V 0.2mA 0.2ms 10Mohm 100度C
SW-18015 4.5 10 8 8 0.6 0.15 敏感 一般式 12V 0.1mA 0.1ms 10Mohm 100度C
SW-18015P 4.5 11 8 8 0.6 0.15 敏感 密封式 12V 0.1mA 0.1ms 10Mohm 100度C
SW-18020 4.5 10 8 8 0.6 0.2 標准 一般式 12V 0.1mA 0.1ms 10Mohm 100度C
SW-18020P 4.5 11 8 8 0.6 0.2 標准 密封式 12V 0.1mA 0.1ms 10Mohm 100度C
SW-18030 4.5 10 8 8 0.6 0.3 迟钝 一般式 12V 0.1mA 0.1ms 10Mohm 100度C
SW-18030P 4.5 11 8 8 0.6 0.3 迟钝 密封式 12V 0.1mA 0.1ms 10Mohm 100度C

電氣特性

1、接點容量:0.1mA、12VDC
2、接觸電阻:初期值:5Ω(最大值)
              壽命試驗值:10Ω(最大值)
3、接點形式:常開接點(NO)
4、角度差:參考圖例
5、絕緣電阻:1000MΩ(最小值),AT100VDC
6、介電強度:500VDC(最小值),1分鐘
7、震動力:高靈敏
8、電容量:5PF(最大值)
9、原材料:磷銅彈簧 銅四方針 塑料 灌封膠
機械和環境特性
1、溫度範圍:工作中:-25度to+100度
              儲存:-40度to+120度
2、端子拉力:500GF/分
3、操作壽命:1,000,000Cycles
4、操作導通率:最低90%以上,平均98%以上,針對
   開關進行ON/OFF測試,在100次的測試中如果有95
   次導通,我們稱導通率為95%
5、使用建議:使用於具震動場合時,建議加上
              OFFDELAY的設計;若震動過大時,建
              議選取用非接點式產品。
6、濕度:95%RH,40度FOR96小時,
7、震動:Per MIL-STD202F,Method204D
8、焊錫性:錫爐溫度230±5度,試驗時間5±0.5秒,
            錫覆蓋面積達95%
9、耐焊錫熱:焊錫熔點183度,烙鐵溫度350±5度,
              加熱3秒鐘(最大值)

震动开关SW-180-P

震动开关SW-180-P
