SW-18015D震动开关
发布者: 发布时间:2012/7/9 23:33:32 阅读:

震动开关SW-18015D

技术说明:
1、本开关为极高灵敏度震动开关。在静止时为开路(OFF)状態,当受到外力踫撞而达到適当震动动力时,或移动速度达到適当离心力时,导电接脚会產生短时间非连续性导通(ON)状態,使电气特性改变。而当外力消失时,电气特性恢復开路(OFF)状態。
2、无方向性,任何角度均可触发工作。
3、本开关为触发灵敏度极高的开关。

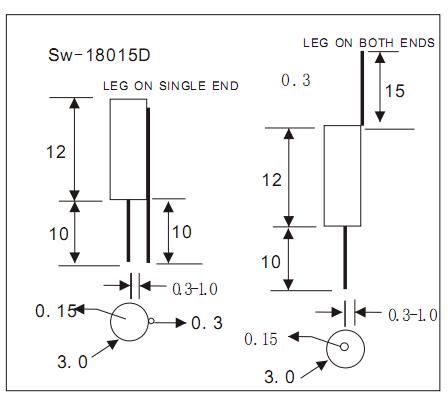

  规格 电气特性
型號 A B C D E F 外型 电压 电流 导通时间 开路电阻 温度
SW-18015D

4.5

12 8 8 0.15 0.2 单端出脚 12V 0.2mA 0.10ms 10M ohm 100度
SW-18015DT 4.5 12 8 8 0.15 0.2 两端出脚 12V 0.2mA 0.10ms 10M ohm 100度

電氣特性
1、接點容量:0.2mA、12VDC
2、接觸電阻:初期值:5Ω(最大值)
              壽命試驗值:10Ω(最大值)
3、接點形式:常開接點(NO)
4、角度差:參考圖例
5、絕緣電阻:1000MΩ(最小值),AT100VDC
6、介電強度:500VDC(最小值),1分鐘
7、震動力度:高靈敏
8、電容量:5PF(最大值)
9、原材料:磷銅彈簧  塑料 熱縮套管 灌封膠

機械和環境特性
1、溫度範圍:工作中:-25度to+100度
               儲存:-40度to+120度
2、端子拉力:500GF/分
3、操作壽命:1,000,000Cycles
4、操作導通率:最低90%以上,平均98%以上,針對開
   關進行ON/OFF測試,在100次的測試中如果有95次
   導通,我們稱導通率為95%
5、使用建議:使用於具震動場合時,建議加上
   OFFDELAY的設計;若震動過大時,建議選取用非接
   點式產品。
6、濕度:95%RH,40度FOR96小時,
7、震動:Per MIL-STD202F,Method204D
8、焊錫性:錫爐溫度230±5度,試驗時間5±0.5秒,
   錫覆蓋面積達95%
9、耐焊錫熱:焊錫熔點183度,烙鐵溫度350±5度,
   加熱3秒鐘(最大值)

震动开关SW-18015D
